2400rpm Tam Hidrolik Toprak Delme Makinesi Taşınabilir Yüksek Hızlı
MDT-2 Tam Hidrolik Taşınabilir Sondaj, Uzak Alanda Jeolojik Keşif İçin Tasarlanmış Bir Tür Hafif Teçhizattır
MDT-2/MDT-2A Tam Hidrolik Taşınabilir Sondaj Makinesi
I．Genel Bakış
MDT-2 Tam Hidrolik Taşınabilir Sondaj, girilmesi zor uzak alanlarda jeolojik keşifler için tasarlanmış bir tür hafif teçhizattır.Esas olarak tel hattı karot tekniği ile elmas delme için uygundur.Teçhizat dizel güç ünitesi, hidrolik sistem, kontrol paneli, direk, ana vinç, kablolu vinç, matkap kafası, besleme sistemi, ayak kıskacı, vs.'den oluşur. Teçhizat, tüm yüzey karot işlevi için tamamen hidrolik tahriklidir.Fisyon tarzı tasarım, teçhizatı iyi bir şekilde monte edilebilir ve sökülebilir hale getirerek erişilemeyen alanların çoğuna ulaşımı kolaylaştırır.Sağlam yapı ve tam kontrol sistemi, yüksek penetrasyon oranı ve olağanüstü güvenilirlik sağlar.
Ⅱ.Ana Teknik Özellikler:
1. Tam Hidrolik ve Matkap Kafası modeli.Matkap kafasının dönüşü, iki dizel motor tarafından çalıştırılan dört hidrolik pompa ile gerçekleştirilir;bu aynı zamanda besleme hidrolik silindir sisteminin hem daha yüksek hem de daha düşük hızda tam strok beslemesini gerçekleştirmesini sağlar.

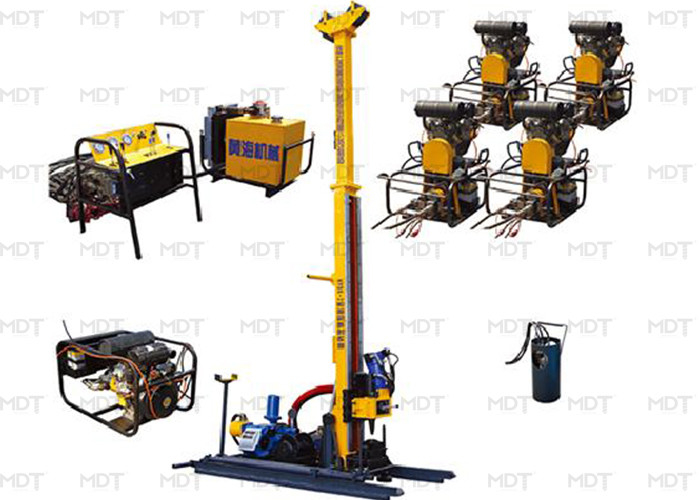

2. İyi sökülebilirlik ile.Teçhizat, güç ünitesi, hidrolik yağ deposu, manipülasyon platformu ve çalışma mekanizması, yani delme bölümü dahil olmak üzere tasarımda bölünmüş tipte benimsenmiştir.Bu yüzden hafiftirler ve insan gücü veya hayvan gücü ile taşınabilirler.Teçhizat, daha güçlü uyarlanabilirlik ile 45°~90°'de delik delmek için dar alanda uygulanabilir ve gerçekleştirilebilir.
3. Güçlü teknikler uyarlanabilirliği.Tel hattı karot tekniği ile elmas delmenin yanı sıra, güçlü teknikler uyarlanabilirliği içindedir.Diğer tabakaların delme ve besleme gereksinimleri için geçerlidir.
Ⅲ.MDT-2 Özellikleri
| Dizel motor | modeli | YC2108 |
| Güç | 33Kw (44HP) ×2 | |
| Nominal Devir (Fabrika ayarı) | 2400rpm/dak | |
| Delme Kapasitesi | BQ | 500m(1640ft) |
| NQ | 350m(1148ft) | |
| genel merkez | 120m(393ft) | |
| Matkap Kafası | devir | İki Vardiya/ Kademesiz Değişim 0-1200 RPM |
| Maks.tork | 900 N·m(666lbf·ft) | |
| Maks.Mil kaldırma kapasitesi | 50 kN(11000 lbf) | |
| Maks.Besleme Gücü | 25 kN(5500 lbf) | |
| Birincil Pompa | Hidrolik pompa Döndürücü, vinç çamur pompası ve tesviye krikolarının sürülmesi için Eksenel Pistonlu değişken deplasmanlı Tripleks pompa. Yük algılama sistemi ile. |
1. Pompa: 25MPa'da 67LPM 2. Pompa: 20MPa'da 43LPM 3. Pompa: 20MPa'da 30 LPM 4. Pompa: 20MPa'da 7 LPM |
| Ana Vinç Kapasitesi | Kaldırma kuvveti (tek tel) | 20kN(4400lbf) (çıplak tambur) |
| Kaldırma Hızı (tek telli) | 84-165m/dak (çıplak tambur) | |
| Çelik Tel Çapı | 14 mm (0,55 inç) | |
| Çelik Tel Uzunluğu | 30 m(98,42 fit) | |
| Kablolu Vinç Kapasitesi | Kaldırma Kuvveti (tek telli) | 800 Kg(1760lb) (çıplak tambur) |
| Kaldırma Hızı (tek telli) | 96-255m/dak (çıplak tambur) | |
| Çelik Tel Çapı | 6 mm (0,23 inç) | |
| Çelik Tel Uzunluğu | 500 m(1640 fit) | |
| direk | Direk Yüksekliği | 5 m(16,4 fit) |
| Direk Ayar Açısı | 0°—90° | |
| Delme Açısı | 45º yataydan 90º dikey aşağı | |
| çubuk çekme | 1.5m | |
| besleme vuruşu | 1800 mm (5.9ft) | |
| çamur pompası | Tip | Pistonlu pompa Tripleks Piston |
| modeli | BW100 | |
| Diğerleri | Ağırlık (platform tipi) | 1500 Kg (3306 lb) |
| Boyutlar (U×G×Y) | 3500×1500×1300mm (11.48×4.92×4.26ft) |

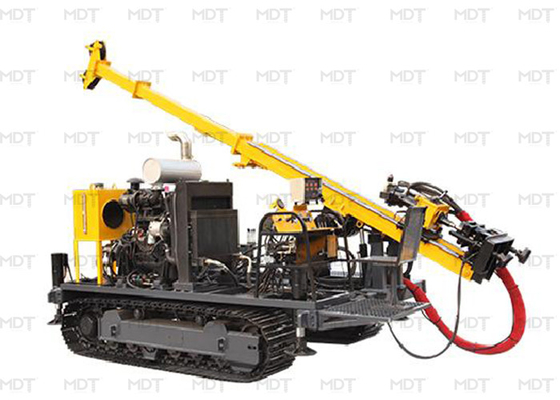

IV.HYDX-2A Özellikleri
| Dizel motor | modeli | Cummins 4BTA3.9-C100 (turbo şarjlı ve şarjlı su soğutmalı) |
| Güç | 74Kw (99HP) | |
| Nominal Devir (Fabrika ayarı) | 2200rpm | |
| Delme Kapasitesi | BQ | 500m(1640ft) |
| NQ | 350m(1148ft) | |
| genel merkez | 120m(393ft) | |
| Matkap Kafası | devir | Dört Vardiya/ Kademesiz Değişim 0-1200 RPM |
| Maks.tork | 900 N·m(666lbf·ft) | |
| Maks.Mil kaldırma kapasitesi | 50 kN(11000 lbf) | |
| Maks.Besleme Gücü | 25 kN(5500 lbf) | |
| Birincil Pompa | Hidrolik pompa Döndürücü, vinç çamur pompası ve tesviye krikolarının sürülmesi için Eksenel Pistonlu değişken deplasmanlı Tripleks pompa. Yük algılama sistemi ile. |
1. Pompa: 156LPM, 22MPa'da 2. Pompa: 20MPa'da 40LPM 3. Pompa: 20MPa'da 13 LPM |
| Ana Vinç Kapasitesi | Kaldırma kuvveti (tek tel) | 20kN(4400lbf) (çıplak tambur) |
| Kaldırma Hızı (tek telli) | 84-165m/dak (çıplak tambur) | |
| Çelik Tel Çapı | 14 mm (0,55 inç) | |
| Çelik Tel Uzunluğu | 30 m(98,42 fit) | |
| Kablolu Vinç Kapasitesi | Kaldırma Kuvveti (tek telli) | 800 Kg(1760lb) (çıplak tambur) |
| Kaldırma Hızı (tek telli) | 96-255m/dak (çıplak tambur) | |
| Çelik Tel Çapı | 6 mm (0,23 inç) | |
| Çelik Tel Uzunluğu | 500 m(1640 fit) | |
| direk | Direk Yüksekliği | 6 m (19,68 fit) |
| Direk Ayar Açısı | 0°—90° | |
| Delme Açısı | 45º yataydan 90º dikey aşağı | |
| çubuk çekme | 1.5m | |
| besleme vuruşu | 1800 mm (5.9ft) | |
| çamur pompası | Tip | Pistonlu pompa Tripleks Piston |
| modeli | BW100 | |
| Diğerleri | Ağırlık (platform tipi) | 3500 Kg (7716 lb) |
| Boyutlar (U×G×Y) | 5000×2200×1800mm (16,4×7,28×5,9ft) |
|
| Ulaşım Yolu | paletli |
