Sondaj SPT Örnekleyici Tuflok

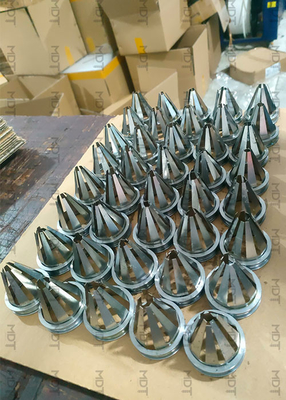

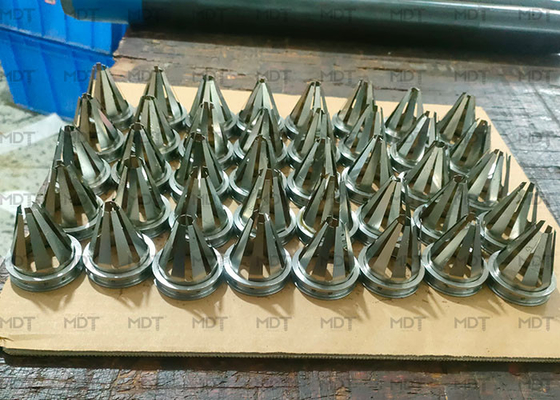

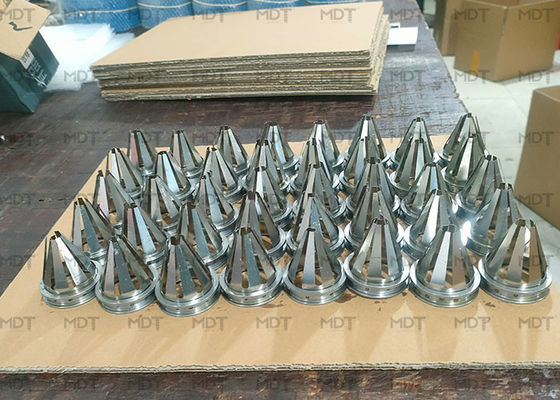

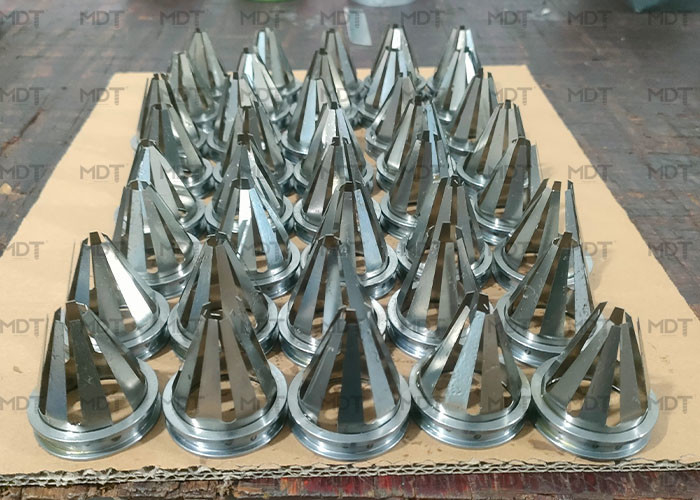

SPT çekirdek yakalayıcı

BS 1377: Bölüm 9: 1990 ve ASTM standartlarına göre Standart Penetrasyon Testini (SPT) gerçekleştirmek için SPT Bölünmüş Tüp Örnekleyici tasarımı.Üst Küresel Vana Adaptörü, bir çift Bölünmüş Kaşık ve açık SPT Pabucu, bir Bölünmüş Tüp Örnekleyiciyi oluşturur.Çelikten yapılmış bir Sepet Tutucu da numune alıcı için bir seçenek olarak mevcuttur.Küresel vana adaptörü, sondaj deliğinden çekildiğinde numunelerin numune alıcıdan yıkanmasını önler.Çakıl ve gevşek malzemede SPT (c) testleri yapmak için 60 derecelik bir burun konisi veya 60 derecelik uzun katı çubuk mevcuttur.Üst adaptördeki vidalı bağlantı, örnekleyiciyi sürmek için kullanılan sondaj çubuklarının tipine bağlıdır.En sık kullanılan çubuklar 1-1 / 2" BS Whitworth, NWY Rod, BW veya AW'dir.

Standart Bölünmüş Tüp Örnekleyici 2" (50.8 mm) OD x 1-3/8" (34,9 mm ) ID x 18" (457 mm) / 24" (610 mm) uzunluğundadır.Ağır sürüş koşulları için Ağır hizmet tipi "Tuflok" tasarımı mevcuttur.

Bileşenler:
1. Küresel Vana Adaptörü
2. SPT Katı Çubuk
3. SPT Burun Konisi
(2).Bölünmüş Tüpler
(3).Sepet Tutucu
(4).SPT ayakkabı
